电子粉体烧结的批次差异与控温痛点解决方案——FCTB-260-13高温推板炉

阜成智能 2026/09/16 | 阅读：10

产品配置单：

方案详情：

从多层陶瓷电容器（MLCC）到压电元件，电子级粉体材料正在定义现代电子元器件的性能边界。然而，对于钛酸钡、锆钛酸铅等核心电子粉体而言，烧结环节的温度均匀性、气氛稳定性、传动可靠性，直接决定了每一批粉体的粒度分布与电学性能。

近期，无锡阜成智能装备有限公司推出FCTB-260-13高温推板炉，专为电子级粉体材料规模化连续烧结量身打造。22.8米超长炉体、13温区精准布局、26个控温点、双推板双层码放——这不仅是一台单台烧结设备，更是一套完整的电子粉体连续化烧结量产解决方案。

核心洞察：

连续化，才是电子粉体烧结的终极答案

电子级粉体材料的烧结，长期面临两大困境：间歇式炉型批次性能差异大，连续式炉型温场均匀性不足。FCTB-260-13的诞生，正是为了终结这一核心痛点。

22.8米长炉，连续生产的“稳定器”

设备总长22.8米，有效炉膛尺寸22800mm×750mm×280mm，采用双推板、双层匣钵码放，单钵装载量6.96kg。按24小时烧成周期（升温10h+保温4h+降温10h）计算，每小时出钵量可达11.17钵，实现月产45吨的规模化连续生产。

彻底摆脱间歇式单炉烧结的批次性能波动，让每一批次粉体都拥有一致的热历史与粒度分布，从根源消除批次差异。

精准温场：26个控温点，把±1℃刻进基因

电子粉体对温度极度敏感，温场均匀性直接决定产品的粒度分布与电学性能一致性。FCTB-260-13采用13个温区、26个控温点的分区设计：

升温区：8个温区、16个控温点，确保升温过程平稳可控，避免粉体团聚

恒温区：4个温区、8个控温点，上下独立控温，避免截面温差导致的性能漂移

降温区：1个温区、2个控温点，实现可控降温，防止粉体急冷造成晶格缺陷

设备搭载PID控制+SCR可控硅调压系统，实现恒温区控温精度±1℃、截面温差≤±5℃。从炉头到炉尾，每一寸空间的热场都在掌控之中。

硬核炉膛：从源头杜绝磁性异物引入

电子级粉体对磁性异物含量有极其严苛的要求。FCTB-260-13采用全非金属炉膛结构：

炉膛顶部：刚玉莫来石异型砖拼接，高温强度高，抗热震性好，无金属接触

炉底导轨：99瓷材质，表面光洁度极高，推板运行阻力小、磨损低，杜绝磁性异物引入

保温结构：刚玉莫来石+莫来石聚轻+纤维毯，多层复合，节能降耗

液压传动：德国力士乐阀组，稳如磐石

推板炉的传动稳定性，决定了粉体烧结的一致性。FCTB-260-13采用液压推进系统，炉头炉尾各设1个液压站，主要技术参数如下：

•系统额定压力：6.3 Mpa

•工作压力：≤3 Mpa

•常用速度：950mm/h

主推进调速阀采用德国力士乐原装进口产品，最小稳定流量达0.02L/min，确保液压缸运行极致平稳。系统设有超时、超压声光报警，液压站配备油温冷却装置，全天候稳定运行。

L型防回流排气：杜绝冷凝污染

电子粉体烧结过程中常伴随有机物排胶，焦油冷凝是设备“头号杀手”。FCTB-260-13采用L型排气通道设计：

炉内管道：陶瓷管，耐高温耐腐蚀

炉外管道：304不锈钢管，夹层填充纤维保温棉

防回流设计：L型结构有效防止冷凝液回流污染炉膛

变频控制：高温引风机变频调速，排风量精准可调

智能监控：让每一炉数据都有据可查

搭载15寸昆仑通态触摸屏+西门子S7-200 SMART PLC，配备阜成自研“连续式烧结炉数据采集与监控系统V1.0”：

实时监控：各温区温度、液压推进状态、报警信息一目了然

数据追溯：全流程温度曲线、报警记录自动保存，支持USB导出

远程诊断：支持MODBUS通讯协议，可通过TCP/IP接入MES系统

分级权限：传动周期、温度设定等参数修改需专职人员授权

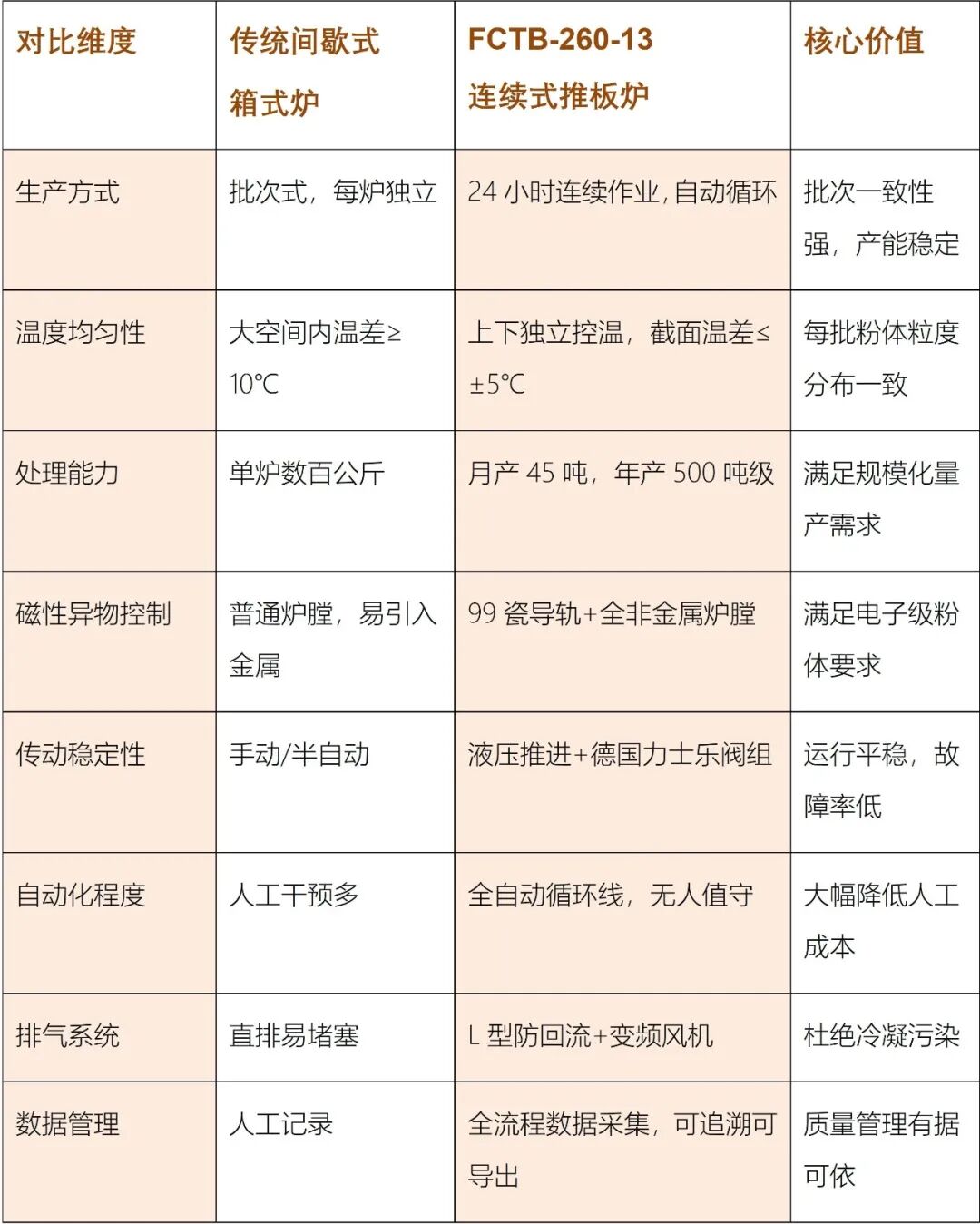

代际对比：

当“间歇炉”遇上“连续推板炉”

典型应用场景

•MLCC陶瓷粉体：钛酸钡、钛酸锶钡、钛酸钙等电子陶瓷粉体连续煅烧

•压电陶瓷粉体：PZT、钛酸铅、铌酸钾钠等压电材料合成与烧结

•介电陶瓷粉体：微波介质陶瓷粉体、电容器陶瓷粉体

•电子元件载体：氧化铝、氧化锆等电子陶瓷基板粉体

•稀土功能材料：稀土氧化物、荧光粉等电子级粉体

•科研院所：面向产业化的连续烧结工艺验证

阜成智能：

做您从“样品”到“量产”的陪跑者

扎根“中国陶都”宜兴，阜成智能装备始终以 “工艺装备化、装备智能化” 为核心理念。从箱式炉到推板炉，从间歇式到连续式，我们致力于为先进功能材料行业提供从实验室到量产线的全周期热工装备支持。

FCTB-260-13推板炉，是阜成在电子级粉体连续烧结领域的又一力作。22.8米炉体、13个温区、26个控温点、月产45吨——每一个数字背后，都是对“稳定量产”的极致追求。

电子级粉体的竞争

本质是“一致性”与“纯度”的竞争

FCTB-260-13推板炉

用22.8米长的连续热场

为每一批电子粉体赋予

相同的粒度分布与电学性能

它不止是一台工业热工设备

更是一条电子级粉体

连续烧结的工业化产线

选择阜成

助力您的电子粉体材料

率先迈入连续化、智能化、规模化的

发展新纪元！
